不具合分析報告書
| 報告書番号 | BGG-FA-20260520-01 |
| 報告区分 | 初期不具合分析 / 技術所見 |
| 分析日 | 2026年5月20日 |
| 現地確認日 | 2026年5月19日 |
| 対象機器 | ラジコン草刈機 型式：HT-80S 製造番号：不明 |
| メーカー | Shandong Hightop Group Co., Ltd |
| 設置場所 | 日本原駐屯地 所在地：岡山県勝田郡奈義町滝本官有無番地 |
| 依頼元 | 株式会社電池屋 横森 真俊 様 |
| 提出先 | 日本原駐屯地 業務補給課 田中 様 |
| 作成会社 | 株式会社 BGG |
| 報告書作成者 | 齊藤 明達 |
| 現地確認担当 | 庄司 一彦 |
本報告書は、株式会社電池屋 横森 真俊 様よりご依頼いただきましたHT-80S ラジコン草刈機の不具合調査結果について取りまとめたものです。
現地確認の結果、エンジン始動不良に加え、リモコン表示と電磁クラッチの実動作状態に不整合が確認されました。現時点では、スターターモーター単体の不具合として断定するのではなく、スターター系統および電磁クラッチ制御系統を含めた複合的な確認が必要であると判断します。
電磁クラッチが始動時に意図したOFF状態にならない可能性がある場合、スターターモーターに通常以上の負荷がかかるおそれがあります。そのため、部品交換後にはリモコン表示、実機動作および安全連動機能を総合的に確認する必要があります。
2026年5月19日、日本原駐屯地において、HT-80S ラジコン草刈機のエンジンが始動しないとの申告を受け、現地確認を実施しました。
当該機は、以前は自動始動および手動始動ともに問題なく使用されていましたが、本件発生後は、リモコン操作および手動スターター操作のいずれにおいても、エンジンが正常に始動しない状態となりました。
| 確認項目 | 現地確認内容 | 初期評価 |
|---|---|---|
| 電源系統 | バッテリー電圧は直列24.3V、並列11〜12Vで安定しており、現地確認範囲では明確な電圧異常は確認されませんでした。 | 異常なし |
| 電磁クラッチ制御 | リモコン表示と実機の電磁クラッチ動作に不整合を確認しました。具体的には、表示「クラッチオン」時に実機はOFF状態、表示「クラッチオフ」時に実機はON状態となる現象が確認されています。 | 要継続確認 |

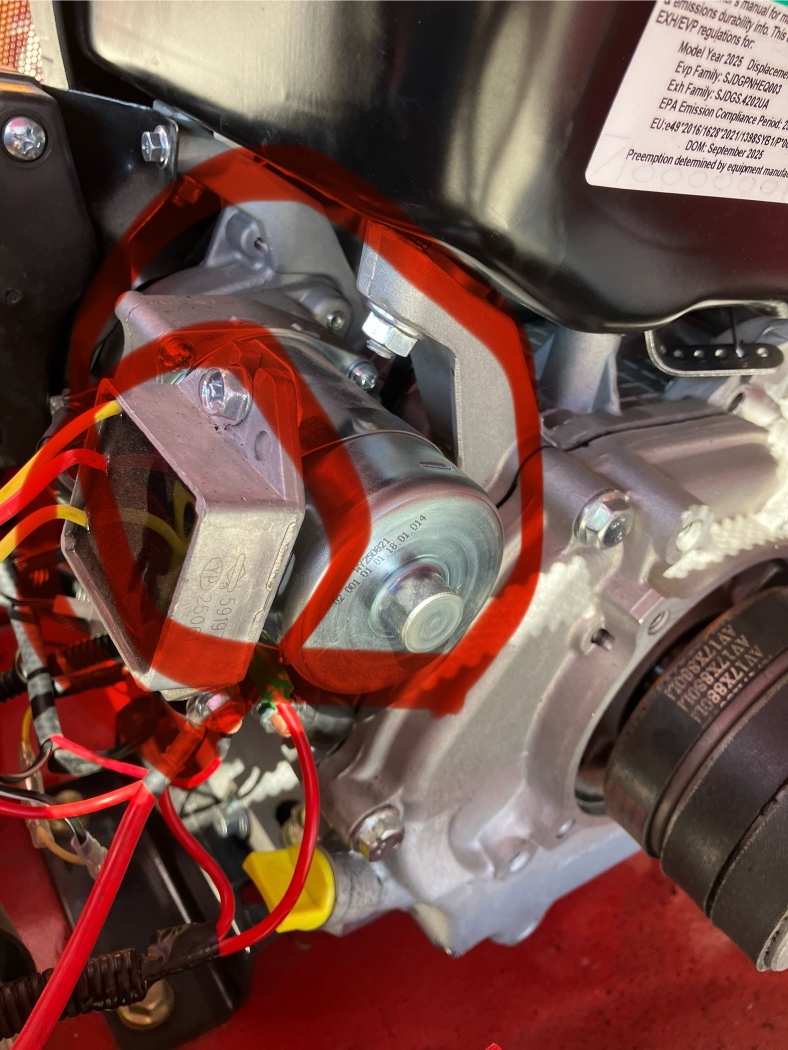

| スターター系統 | スターターモーターが回転しにくく、重負荷または固着に近い状態が確認されました。手動操作も非常に困難な状況でした。 | 要継続確認 |

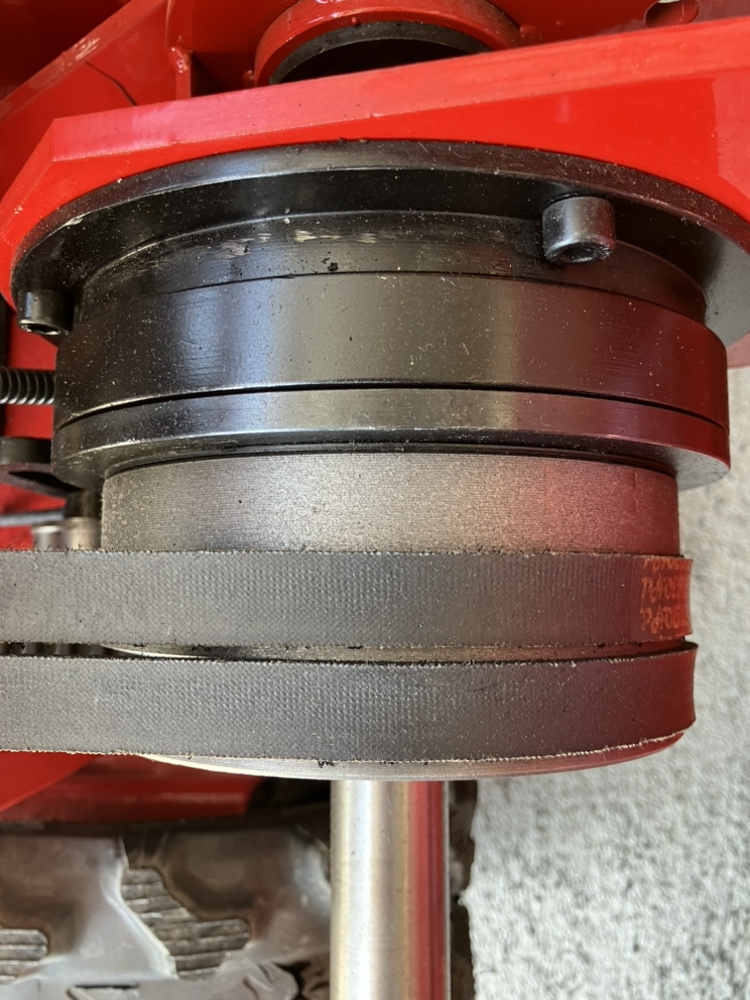

| 電磁クラッチ本体 | 電磁クラッチ本体は完全に不作動ではなく、動作自体は確認されました。ただし、リモコン表示と実機動作が一致していません。 | 要継続確認 |
【主要観察事項】
| ① | リモコン表示と電磁クラッチの実動作状態に不整合が確認された。 |
| ② | スターター系統に重負荷または作動不良と見られる症状が確認された。 |
| ③ | 電源電圧については、現地確認時点で明確な異常は確認されていない。 |
【推定される要因】
本件の始動不良は、電磁クラッチ制御状態の不整合と関連している可能性が高いと考えられます。電磁クラッチが始動前に想定どおりOFF状態にならない場合、スターターモーターが大きな機械的負荷を受けた状態で作動する可能性があります。
現地確認では、電磁クラッチ制御部の配線接続に起因すると考えられる逆動作が確認されました。リモコン操作・表示と実機側の電磁クラッチ動作が逆転しており、配線接続または制御信号定義に不整合が生じている可能性が高いと考えられます。
ただし、正規の配線定義およびメーカー側の制御仕様との照合が未完了であるため、現時点では単純な配線誤接続のみと断定するのではなく、制御信号の定義、基板側の制御仕様、リモコン受信系統を含めた確認が必要です。
⚠ 確認範囲の制限について
現時点では始動電流測定、スターターモーター分解点検、負荷試験等を実施していないため、スターターモーター自体の機械的故障、スターターブロックリレーの劣化、その他要因の影響を完全に排除することはできません。
現段階では、本件をスターターモーター単体の不具合として断定することは適切ではありません。スターター系統の作動不良に加え、電磁クラッチ制御状態とリモコン表示の不整合が同時に確認されているため、制御系統を含めた複合的な不具合として取り扱う必要があります。
| リスク項目 | 評価 | 内容 |
|---|---|---|
| 安全リスク | 中 | 電磁クラッチ状態が不明確な場合、意図しない刃部作動や作業安全への影響が懸念されます。 |
| 設備損傷リスク | 高 | 始動時に異常負荷が継続した場合、スターターモーターや関連リレーが再損傷するリスクがあります。 |
| 使用影響 | 高 | 現時点ではエンジン始動が困難であり、通常作業に使用できません。 |
本件の主要確認事項は、電磁クラッチ制御状態とリモコン表示の不整合であり、この現象がスターター系統の作動不良と関連している可能性があります。
したがって、スターターモーターおよびスターターブロックリレーの交換に加え、電磁クラッチ制御状態、リモコン表示と実機動作の整合性、安全連動機能を総合的に確認することが重要です。
最終的な原因特定については、実際の修理作業、始動電流測定、部品交換後の動作確認およびメーカー技術確認の結果を踏まえ、必要に応じて本報告書を補足・修正いたします。
- ※本分析は、庄司一彦の2026年5月19日現地点検記録および現地写真に基づく初期判断です。
- ※現地では主に目視確認および操作確認を実施しており、始動電流測定、スターターモーター分解検査、全面負荷試験は未実施です。
- ※今後の修理・検証結果により、分析内容を更新する場合があります。
